Engineering van de thermische voorsprong: maximalisatie van de doorvoer en levensduur in gaasbanden voor soldeerovens

Gecontroleerde atmosfeersolderen (CAB) en thermisch verbinden onder hoog vacuüm vereisen absolute precisie van transportsystemen voor structurele materialen. Bij het reizen door voorverwarmzones, fluxactiveringsfasen, smeltstappen van legeringen en geforceerde koelcellen draagt ​​de doorlopende draadgaasband de gecombineerde last van hoge mechanische trekkrachten en ernstige thermische gradiënten. Door de technische parameters te begrijpen die de slijtage van mesh-riemen bij hoge temperaturen, vervormingsmechanismen en structureel levenscyclusbeheer bepalen, kunnen industriële activiteiten met een hoge doorvoer onverwachte productieonderbrekingen voorkomen en de totale bedrijfskosten gedurende de levenscyclus verlagen.

Metallurgische fundamenten van gaasmaterialen voor hoge temperaturen

Het selecteren van de fundamentele legeringssamenstelling bepaalt de fundamentele mechanische beperkingen van een gaasband in een soldeeroven. In systemen die werken tussen 600°C en 1150°C ondergaan typische basismetalen snel atomaire kristalroostertransformaties die de mechanische belastingscapaciteiten verminderen. De mesh-techniek voor hoge temperaturen is volledig afhankelijk van gespecialiseerde superlegeringen op ijzer-nikkel-chroom- of nikkelbasis die zijn ontworpen om microscopisch kleine korrelslip en macroscopische fysieke vervorming te weerstaan.

Chroom vormt de basis van de oxidatieverdediging. Bij blootstelling aan een omgeving die zuurstof of sporen van watervocht bevat bij verhoogde temperaturen, migreert chroom onmiddellijk naar de buitenste grenzen van de draad, waardoor een ondoordringbare, microscopische chroomoxidelaag (Cr₂O₃) wordt gevormd. Deze oxidebarrière isoleert de onderliggende metaalmatrix tegen verdere chemische oxidatie. Voor continu thermisch profileren boven 950°C moet het chroomgehalte hoger zijn dan 18% van het gewicht om ervoor te zorgen dat deze beschermende barrière zelfherstellend blijft wanneer mechanische slijtage of structurele uitrekking microscopisch kleine oppervlaktescheuren veroorzaakt.

Nikkel werkt synergetisch met chroom om de basislichaamsgecentreerde kubieke (BCC) ferrietstructuur van standaardijzer te transformeren in een zeer stabiele vlakgecentreerde kubieke (FCC) austenietstructuur. Deze austenitische matrix biedt een veel hogere weerstand tegen plastische vervorming gedurende lange blootstellingsperioden. Bovendien beschermen hoge nikkelconcentraties de band tegen destructieve carbonisatie- en nitreringsreacties veroorzaakt door organische smeermiddelen of specifieke beschermende atmosferen die worden geïnjecteerd tijdens koper- of zilversoldeerstappen.

Mechanismen van kruip en vervorming bij hoge temperaturen

Kruip is de langzame, continue plastische vervorming die plaatsvindt wanneer een draadgaasband onder een constante mechanische belasting werkt bij temperaturen boven 40% van het absolute smeltpunt. In continu-soldeerovens is de gaasband onderhevig aan constante spanning van de aandrijfrollen terwijl hij dichte warmtewisselaars voor auto's, elektronicabehuizingen of industriële sanitaire voorzieningen draagt. Gedurende duizenden bedrijfsuren zorgt deze spanning ervoor dat structurele holtes langs de interne korrelgrenzen ontstaan.

Kruipprogressie doorloopt drie verschillende fasen: primaire, secundaire en tertiaire vervorming. Tijdens de primaire fase ondergaat het metaal een initiële vervormingsharding. De secundaire fase vertegenwoordigt een lange, lineaire stabiele toestand waarin de vervormingssnelheid constant blijft. Binnen dit secundaire venster moeten ingenieurs de bruikbare levensduur van de riem beheren. Zodra de tertiaire kruip begint, smelten microscheuren samen tot catastrofale macroscopische breuken langs de draadstructuur, waardoor de riem onverwachts breekt onder nominale operationele spanning.

Weefconfiguraties en geometrische selectieregels

De geometrische lay-out van de geweven draden speelt naast de materiaalchemie een gelijke rol bij het bepalen van de fysieke mogelijkheden van een gaasband voor een soldeeroven. Standaardweefsels kunnen de richtingsspanningen van soldeerwerkzaamheden met zware belasting niet aan. Industriële activiteiten moeten de weefgeometrie afstemmen op de precieze thermische en structurele behoeften van hun productcomponenten.

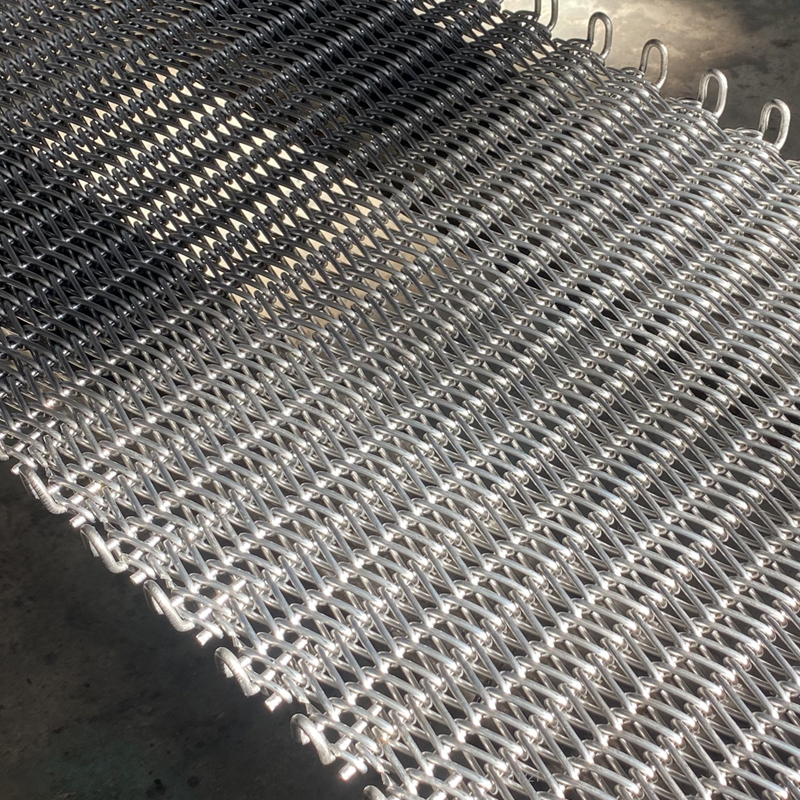

De meest geïmplementeerde configuratie voor hardsoldeerlijnen met hoog rendement is het uitgebalanceerde weefontwerp. Een gebalanceerd weefsel bestaat uit afwisselende linkse en rechtse spiralen, verbonden door rechte of gekrompen drijfstangen. Deze afwisselende geometrie neutraliseert volledig de natuurlijke neiging van een in één richting lopende spiraalband om zijwaarts tegen de ovenwanden aan te lopen. Door de rotatiekoppelkrachten intern te compenseren, loopt de riem perfect recht onder wisselende spanningsomstandigheden.

Samengestelde, uitgebalanceerde weefsels voegen meerdere samengeperste spiralen en kruisstaven toe tot een dicht, genest geheel. Dit levert een vlak, gesloten oppervlak op dat een dichte ondersteuning biedt voor kleine onderdelen en tegelijkertijd een dikke thermische massa biedt. Hoewel samengestelde weefsels voorkomen dat kleine componenten of soldeervoorvormen kantelen of door de gaasopeningen vallen, vereisen ze aanzienlijk meer energie om op te warmen en af ​​te koelen, waardoor de thermische profielvereisten van het totale ovensysteem veranderen.

• Standaard gebalanceerd weefsel: Wisselende richtingsspiralen verbonden door gekrompen staven. Biedt uitstekende gascirculatie, snelle thermische egalisatie en betrouwbare tracking voor algemene warmtebehandelingslijnen.
• Dubbel gebalanceerd weefsel: Beschikt over in elkaar grijpende paren spiralen om de treksterkte en het laadvermogen te vergroten zonder dat dikkere draaddiktes nodig zijn die de flexibiliteit van de riem verminderen.
• Samengesteld gebalanceerd weefsel (koordweefsel): Extreem strakke, dichte configuratie met geneste draden. Ideaal voor kleine medische componenten of elektronische pinnen, maar heeft een hogere thermische traagheid.

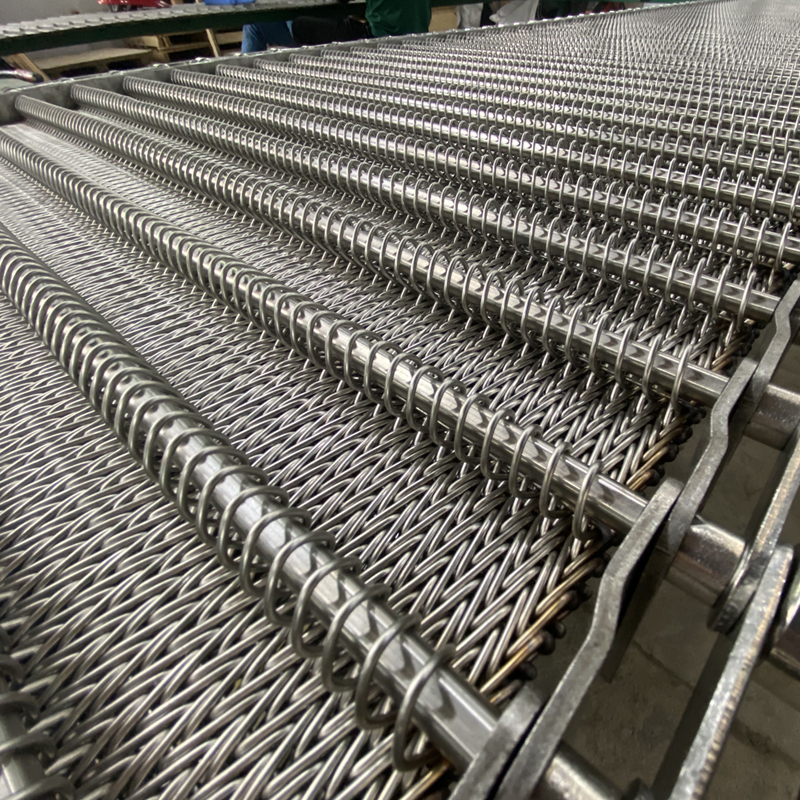

• Met staaf versterkt weefsel: Rechte wapeningsstaven worden door de spiraalvormige kruispunten gestoken om de weerstand tegen uitrekken bij hoge temperaturen te vergroten, waardoor hogere gewichtsbelastingen per vierkante meter mogelijk zijn.

Atmosferische interacties en chemische degradatiepathologieën

Gaasbanden voor soldeerovens werken niet in geïsoleerde vacuüms; ze staan ​​voortdurend in wisselwerking met nauwkeurige gasverwerkingsomgevingen. Bij hardsolderen onder gecontroleerde atmosfeer wordt vaak gebruik gemaakt van stikstof, gekraakte ammoniak (waterstof-stikstofmengsels), exotherm gas of zeer zuivere waterstof om oppervlakteoxiden te verwijderen van de te verbinden onderdelen. Deze gaschemische samenstellingen kunnen agressieve achteruitgangsmechanismen veroorzaken als ze niet zorgvuldig worden gecontroleerd.

Groenrot is een destructieve aandoening die legeringen met een hoog nikkel-chroomgehalte aantast wanneer ze in zuurstofarme omstandigheden werken, waardoor de atmosfeer met koolstof of stikstof wordt verminderd. Als naast koolstof ook sporen van zuurstof aanwezig zijn, reageert chroom intern om chroomcarbiden te vormen langs korrelgrenzen in plaats van een nuttige, beschermende oxidelaag aan het oppervlak te vormen. Dit laat een groen getinte, chroomarme nikkelmatrix achter die geen mechanische sterkte heeft. Het draadgaas wordt zeer bros en kan onder lichte mechanische belasting afbrokkelen.

Carburisatie vertegenwoordigt een alternatieve afbraakvector. In kopersoldeerlijnen waar onderdelen sporen van stempelolie kunnen bevatten, worden deze koolwaterstoffen door de hitte van de hoge oven gekraakt, waardoor vrije koolstofatomen vrijkomen. Deze atomen diffunderen rechtstreeks in de hete draadgaasband en binden zich met interne legeringselementen om harde, broze carbiden te vormen. Dit carbidenetwerk vermindert de ductiliteit van de draad, waardoor deze gevoelig wordt voor plotselinge vermoeidheidsscheuren tijdens het fietsen door de koelere delen van de verwerkingslijn.

Thermische vermoeidheid door cyclische verwarmings- en koelprocessen

Terwijl continue ovens ernaar streven constante temperaturen te handhaven, ondervindt de gaasband zelf een agressieve cyclische thermische belasting. Wanneer een specifiek segment van de band de hardsoldeerzone van 1050°C verlaat en de geforceerde koeling of koelsecties met watermantel binnengaat, ondervindt het ernstige plaatselijke temperatuurdalingen. Deze cyclische uitzetting en samentrekking genereert interne thermische spanningen die de vloeigrens van het materiaal kunnen overschrijden.

Het kernmechanisme van thermische vermoeidheid omvat gelokaliseerde microspanningen. Het buitenoppervlak van een draad koelt veel sneller af en trekt samen dan de binnenkern. Hierdoor ontstaan ​​sterke spankrachten op de buitenhuid van de draad, terwijl de binnenkern drukkrachten ervaart. Tijdens honderden rondreizen door de ovenlus veroorzaken deze tegengestelde cyclische spanningen microscopisch kleine scheurtjes die aan het oppervlak beginnen en naar binnen migreren totdat de draad volledig breekt.

Om schade door thermische vermoeiing te verminderen, moeten de ontwerpen van oventransporteurs abrupte, niet-afgeschermde koelovergangen vermijden. Het integreren van geïsoleerde overgangszones tussen de hoofdverwarmingskamer en de snelle koelstralen verlaagt het risico op thermische schokken. Het kiezen van legeringen met lage thermische uitzettingscoëfficiënten en hoge thermische geleidbaarheid helpt de interne draadtemperaturen snel gelijk te maken, waardoor interne micro-rekkrachten veilig worden gedempt.

Aandrijftechniek en mechanische spanningsoptimalisatie

Zelfs de hoogste kwaliteit gaasriem van superlegering zal voortijdig falen als het mechanische aandrijfsysteem verkeerd is ontworpen of niet goed is uitgelijnd. Het primaire doel van aandrijftechniek is het handhaven van de laagst mogelijke operationele spanning die nodig is om de riem en zijn lading soepel te laten bewegen. Overmatige spanning versnelt direct de kruipsnelheid, waardoor de operationele levensduur van de assemblage snel wordt verkort.

Frictieaandrijfsystemen maken gebruik van grote, met rubber beklede of nauwkeurig bewerkte stalen trommels om de band via oppervlaktewrijving te verplaatsen. Deze opstellingen vereisen een nauwkeurig evenwicht tussen de spanning van het contragewicht aan de slappe zijde en de trekkracht aan de aandrijfzijde. Als het contragewicht te licht is, slipt de aandrijftrommel, waardoor intense wrijvingsverhitting en plaatselijke schurende slijtage van het gaas ontstaat. Als het contragewicht te zwaar is, stijgt de basisspanning over de gehele ovenlus, waardoor de draadgaasband dichter bij de tertiaire kruiplimiet wordt gedrukt.

Positieve aandrijfsystemen maken gebruik van gespecialiseerde tandwielen die rechtstreeks ingrijpen op versterkte kettingranden die aan de zijkanten van de gaasband zijn bevestigd. Dit ontwerp elimineert wrijvingsslip volledig en maakt brede bandconfiguraties mogelijk onder zware belasting. Als de kettingsporen aan de linker- en rechterkant echter enigszins uitgelijnd raken als gevolg van ongelijkmatige thermische uitzetting in de oven, zullen de dwarsstangen verdraaien en scheeftrekken, wat ernstige mechanische binding en structurele scheuren langs de randen van de riem veroorzaakt.

Praktische protocollen voor levensverlenging en voorspellend onderhoud

Het verlengen van de operationele levensduur van een gaasband voor een soldeeroven vereist een gestructureerde, gelaagde onderhoudsstrategie die reactief crisisbeheer vervangt door proactieve, datagestuurde procedures. Omdat draadschade door hoge temperaturen zich voortdurend ophoopt, zijn regelmatige tracking en fysieke inspecties van cruciaal belang om een ​​continue productiebeschikbaarheid te garanderen.

Een fundamentele onderhoudspraktijk bestaat uit het volgen van de cumulatieve verlenging van de riem in de loop van de tijd. Technici moeten vaste basislijnmeetpunten buiten de oven vaststellen en de totale rek registreren tijdens wekelijkse stilstanden. Een gezonde band vertoont een lineaire, voorspelbare reksnelheid tijdens de secundaire kruipfase. Een scherpe, plotselinge toename van de rek geeft aan dat het materiaal de tertiaire kruipfase is ingegaan, wat aangeeft dat er onmiddellijk een vervangende riem moet worden gepland om een ​​catastrofale storing tijdens het gebruik te voorkomen.

Het verbinden en repareren van beschadigde delen is een effectieve methode om het totale gebruik tijdens de levensduur van de riem veilig te maximaliseren. Wanneer een gelokaliseerde zone van de riem schade ondervindt als gevolg van het per ongeluk vallen van een onderdeel of een plaatselijke vlaminslag, herstelt het uitsnijden van de vervormde spiralen en het inweven van een nieuw, bijpassend stuk draad de structurele integriteit. Het is van cruciaal belang dat de reparatiedraad exact dezelfde metallurgische batch en draaddiameter heeft als de originele riem. Het mengen van verschillende legeringskwaliteiten of draadgroottes introduceert ongelijkmatige thermische uitzettingspunten, die snel kunnen leiden tot ernstige volgproblemen en versnelde scheurvorming onder belasting.

Referenties

ASM Internationaal Handboekcomité. (2020). ASM Handbook, Deel 1: Eigenschappen en selectie: ijzers, staalsoorten en hoogwaardige legeringen . ASM Internationaal.
Reed, RC (2008). De superlegeringen: grondbeginselen en toepassingen . Cambridge Universiteitspers.
Lai, GY (2007). Corrosie bij hoge temperaturen en materiaaltoepassingen . ASM Internationaal.
Schmid, SR, & Kalpakjian, S. (2018). Productietechniek en technologie (8e editie) . Pearson.
