Thermische verwerking van de volgende generatie: Maximaliseren van de ovenefficiëntie met geavanceerde, hittebehandelingsbestendige gaasbanden

Metallurgische samenstelling en thermische afbraakmechanismen

De operationele omgeving in een continue hardings- of soldeeroven is vijandig tegenover commerciële ijzerlegeringen. Bij temperaturen die schommelen tussen 600°C en 1150°C ondergaan gewone staalsoorten snelle oxidatie, korrelgroei en kruipvervorming. Een robuust hittebehandelingsbestendige mesh-riem moeten worden vervaardigd uit hoogwaardige austenitische nikkel-chroom-ijzerlegeringen om voortijdig falen te voorkomen.

Bij het selecteren van een transportbandconfiguratie moeten ingenieurs rekening houden met specifieke atmosferische interacties. In gascarboneerovens wordt het koolstofpotentieel bijvoorbeeld hoog gehouden om opzettelijk koolstof in het oppervlak van stalen onderdelen te dwingen. Een gaasband van lage kwaliteit absorbeert deze koolstof en vormt broze interne carbiden langs de korrelgrenzen. Dit proces, bekend als groenrot of verbrossing door carburatie, vermindert de flexibiliteit van het gaas, wat leidt tot plotselinge breuken onder trekbelasting. Het gebruik van gespecialiseerde microlegeringen die silicium of zeldzame aardmetalen zoals cerium bevatten, verbetert de weerstand tegen deze structurele degradatie dramatisch.

Structurele vergelijking: geweven gaas versus gegoten linkontwerpen

Industriële thermische verwerkingslijnen maken gebruik van twee primaire geometrische configuraties voor het transport van onderdelen. De architectonische verschillen tussen een flexibele, geweven draadstructuur en een stijve, in elkaar grijpende gegoten segmentstructuur hebben invloed op de thermische efficiëntie, het laadvermogen en de uniformiteit van de uiteindelijke warmtebehandeling.

De technische gegevens benadrukken een kritische maatstaf voor thermische verwerkingsinstallaties met een hoog volume: de thermische massaverhouding. Omdat een geweven hittebehandelingsbestendige mesh-riem Omdat er gebruik wordt gemaakt van dunne, koudgetrokken draden met hoge treksterkte in plaats van zware gegoten profielen, verspilt de oven veel minder energie bij het opwarmen van de transportband zelf. In een typische afschriklijn voor bevestigingsmiddelen in de auto-industrie, waar 2.000 kg product per uur wordt verwerkt, kan de overstap van een zwaar gegoten transportband naar een geoptimaliseerde geweven draadband het energieverbruik van de oven met wel 22% verminderen, wat aanzienlijke besparingen op het gebied van nutsvoorzieningen oplevert.

Analyse van de levenscyclus van thermische vermoeidheid en mechanische kruip

Transportbanden in industriële ovens bezwijken niet door eenvoudige overbelasting. In plaats daarvan verslijten ze na verloop van tijd als gevolg van twee technische uitdagingen op de lange termijn: kruipvervorming en thermische vermoeidheid veroorzaakt door herhaalde verwarmings- en afkoelingscycli.

Kruip treedt op wanneer een materiaal onder constante mechanische spanning wordt gehouden bij verhoogde temperaturen. Gedurende honderden uren rekt het metaal langzaam uit. Als een gaasband niet goed is gespannen, of als de legering niet voldoende versterkingselementen voor de korrelgrens heeft, zoals wolfraam of kobalt, zal deze overmatig uitrekken, waardoor trackingproblemen ontstaan ​​en de aandrijfkettingwielen van de oven vastlopen.

Atmosfeercirculatie en uitdovingsuniformiteit

In hoogwaardige productiesectoren, zoals het snijden van tandwielen in de lucht- en ruimtevaart of de productie van medische instrumenten, is het bereiken van een uniforme hardheid over het gehele oppervlak van een product van cruciaal belang. Variaties in de hardheid kunnen ervoor zorgen dat onderdelen onder spanning kromtrekken of kapot gaan. Het ontwerp van de transportband speelt een directe rol bij het handhaven van deze kwaliteitscontrole.

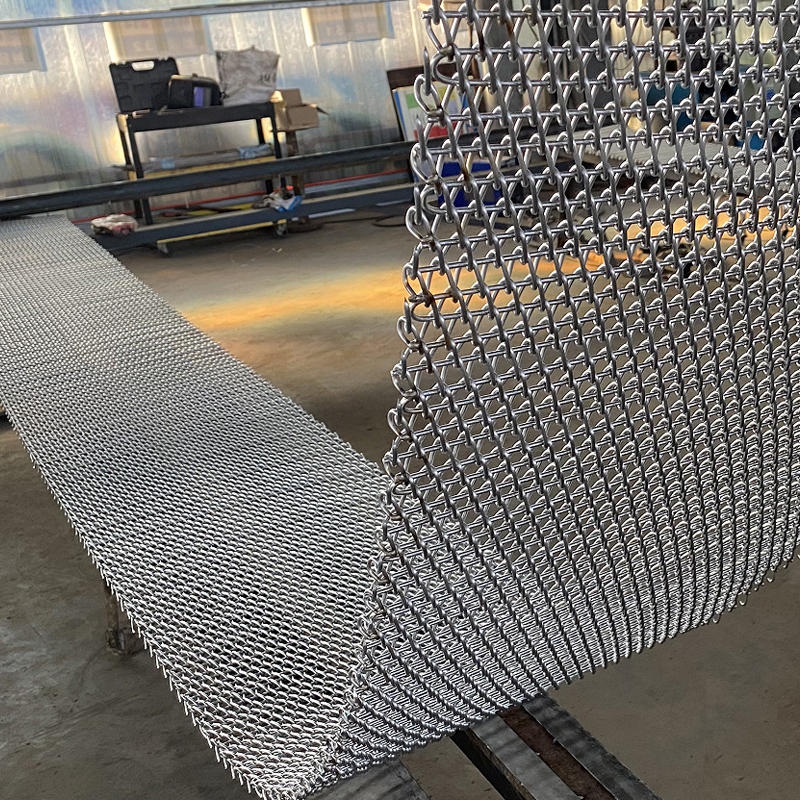

Een precisiegeweven hittebehandelingsbestendige mesh-riem biedt open ruimteverhoudingen variërend van 30% tot 70%. Door deze open structuur kunnen verwarmingsgassen met geforceerde convectie of atmosfeergassen ongehinderd rond de onderdelen stromen, waardoor een gelijkmatige verwarming over alle oppervlakken wordt gegarandeerd. Deze openheid loont ook tijdens de uitdovingsfase:

• Snelle vloeistofverspreiding: De quencholiën spoelen onmiddellijk door het gaas, waardoor er geen hete zakken onder de onderdelen ontstaan.
• Eliminatie van dampdekens: Het open weefsel voorkomt dat stoom- of oliedampbellen vast komen te zitten onder platte componenten, waardoor uniforme koelsnelheden worden gegarandeerd.
• Verminderde olie-uitsleep: Er blijft minder blusolie aan de dunne draadprofielen plakken wanneer deze de tank verlaten, waardoor er op olieverbruik wordt bespaard en de reinigingsvereisten stroomafwaarts worden verminderd.

Omgekeerd hebben massieve gegoten verbindingen de neiging de onderkant van onderdelen te maskeren, waardoor ze fungeren als een koellichaam dat de afkoelsnelheid vertraagt ​​en mogelijk inconsistente microstructuurtransformatie in laaggelegeerde staalsoorten veroorzaakt.

Dynamiek en uitlijning van aandrijfmechanismen volgen

Ervoor zorgen dat een transportband dwars door een lange tunneloven met hoge temperatuur loopt, is een voortdurende uitdaging voor onderhoudsteams. Als een hittebehandelingsbestendige mesh-riem door verschillende temperatuurzones beweegt, kan elke ongelijkmatige temperatuurverdeling over de ovenbreedte ertoe leiden dat de band ongelijkmatig uitzet, waardoor deze naar één kant wordt getrokken.

Om dit tegen te gaan, zijn geavanceerde geweven banden ontworpen met afwisselend linkse en rechtse spiralen. Deze spiralen zijn stevig met elkaar verbonden door rechte of gekrompen dwarsstangen, waardoor de zijdelingse krachten die worden gegenereerd wanneer de riem buigt, volledig worden gecompenseerd. Deze zelfcorrigerende uitlijning voorkomt dat de band in het interne metselwerk van de oven terechtkomt, waardoor een veelvoorkomende oorzaak van randbeschadiging wordt geëlimineerd en de operationele levensduur van het systeem wordt verlengd.
